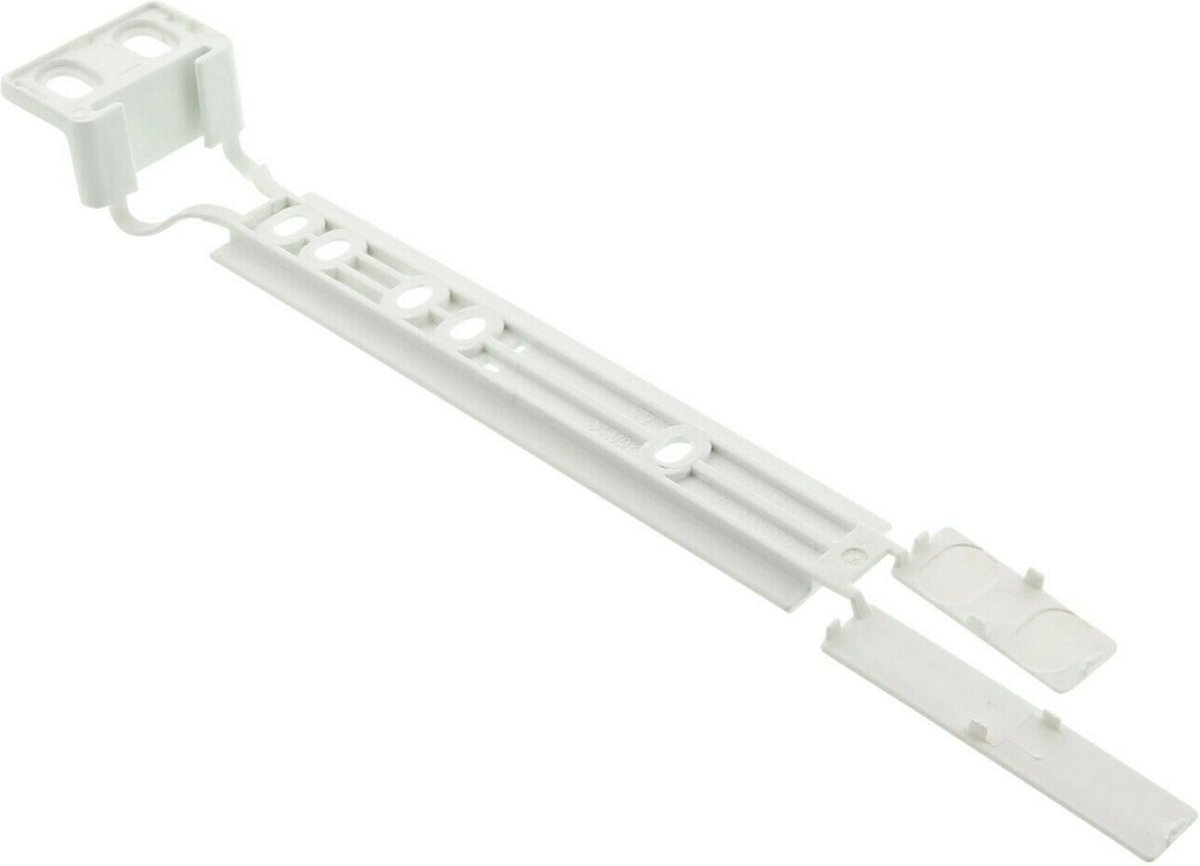

Zanussi Geleider Van deur 4055372405

Omschrijving

De Zanussi Geleider van Deur 4055372405 is een essentiële vervangingsonderdeel voor de bevestiging van sleepdeuren in uw koelkast. Deze geleider is ontworpen voor gebruik aan de binnenkant van de kastdeur en is een must-have voor een correcte deurafsluiting.

Belangrijk: Voor een volledige deur heeft u twee geleiders nodig.

Installatiestappen:

1. Voorbereiding: Onderdeel Ha, Hb, Hc, en Hd scheiden zoals weergegeven in de bijgevoegde tekening.
2. Bevestigen van de Geleider: Plaats geleider (Ha) tegen de binnenkant van de kastdeur aan de boven- en onderkant. Geef de plaats van de buitenste gaten aan en boor deze.
3. Vastzetten: Zet de geleider (Ha) met schroeven vast.
4. Afdekking Bevestigen: Klik afdekking (Hc) op de geleider (Ha).
5. Deur Inbrengen: Open de deur van het apparaat en de kast ongeveer 90 graden. Plaats onderdeel (Hb) in geleider (Ha) en houd de deuren samen vast. Geef de gaten aan zoals in de tekening.
6. Positioneren: Verwijder de haken en markeer een punt met een spijker (K) op 8 mm van de buitenste rand van de deur.
7. Bevestigen: Plaats het ijzer opnieuw op de geleider en bevestig het met schroeven. Gebruik de langwerpige gaten voor het rechtstellen van de kastdeur.
8. Afdekking Bevestigen: Klik afdekking (Hd) op geleider (Hb).

Tip:

Controleer altijd of de deur goed sluit na installatie voor optimale werking.

Geleider (Ha) tegen de binnenkan van de kastdeur aan de boven- en onderkan houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboord heeft de geleider met schroeven vast zetten.

Afdekking (Hc) op de geleider (Ha) vastklikken.

De deur van het apparaat en die van de kast met een hoek van ongeveer 90 graden openen. Onderdeel (Hb) in geleider (Ha) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening.

Verwijder de haken en zet met de spijker (K) een teken op 8 mm van de buitenste rand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met schroeven. Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten. Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

Afdekking (Hd) op geleider (Hb) vastklikken.
